Sztancowanie to jeden z tych etapów produkcji, które decydują o tym, czy kartonowe pudełko, etykieta albo kartka wygląda dopracowanie, czy tylko poprawnie. W praktyce chodzi o precyzyjne wykrawanie materiału według przygotowanej linii, często z dodatkowymi elementami takimi jak bigi, perforacje i okienka. Poniżej wyjaśniam, jak działa ten proces, czym różni się od zwykłego cięcia i jak przygotować projekt graficzny, żeby drukarnia nie musiała zgadywać intencji projektu.
Najważniejsze rzeczy, które trzeba wiedzieć o sztancowaniu
- Gdy pada pytanie o sztancowanie co to jest, najkrócej chodzi o wykrawanie materiału po zaprojektowanym obrysie.
- Technika sprawdza się szczególnie w opakowaniach, etykietach, zawieszkach i materiałach reklamowych o niestandardowym kształcie.
- Wykrojnik może nie tylko ciąć, ale też bigować i perforować, więc jeden proces potrafi przygotować produkt do składania i odrywania.
- Najwięcej problemów bierze się z błędnego pliku, zbyt małych odstępów i zbyt drobnych detali.
- Przy krótkich seriach często lepiej wypada ploter lub laser, a przy większych nakładach przewagę ma klasyczne wykrawanie.
Czym jest sztancowanie i kiedy się po nie sięga
Najprościej mówiąc, sztancowanie to mechaniczne nadawanie materiałowi konkretnego kształtu za pomocą wykrojnika. Tnie się w ten sposób papier, karton, tekturę, a czasem także tworzywa lub materiały samoprzylepne. Różnica względem zwykłego cięcia jest zasadnicza: gilotyna daje prostą linię, a sztancowanie pozwala uzyskać formy łukowe, okrągłe, z wycięciami, otworami i nietypowymi krawędziami.
W praktyce po tę technikę sięga się wtedy, gdy projekt ma wyjść poza prostokąt. Dla mnie najbardziej czytelne przykłady to pudełka fasonowe, zawieszki na prezenty, etykiety o niestandardowym obrysie, kartki okolicznościowe, wkładki do opakowań, przekładki czy wykroje pod kalendarze i notesy. W rękodziele i grafice użytkowej to ważne narzędzie, bo pozwala połączyć estetykę z funkcją, a nie tylko „wyciąć ładny kształt”.
Jeśli projekt ma przyciągać wzrok, ma się składać albo wymaga otworów i okienek, sztancowanie zwykle okazuje się naturalnym wyborem. Żeby zobaczyć, skąd bierze się ta precyzja, trzeba przejść przez sam przebieg pracy.
Jak wygląda proces sztancowania krok po kroku
Sam proces jest prostszy, niż może się wydawać z perspektywy osoby spoza branży, ale ma kilka etapów, których nie warto pomijać:
- Powstaje projekt wykroju, czyli linia cięcia, bigu lub perforacji. To na tym etapie zapada większość decyzji, które później wpływają na wygodę składania i wygląd gotowego produktu.
- Przygotowuje się wykrojnik, czyli narzędzie dopasowane do konkretnego kształtu. W klasycznej produkcji to właśnie on nadaje materiałowi formę.
- Arkusz trafia do maszyny, gdzie jest ustawiany i pasowany tak, by cięcie wypadło dokładnie tam, gdzie powinno.
- Noże wykonują cięcie i dodatkowe operacje, takie jak bigowanie czy perforowanie, jeśli projekt tego wymaga.
- Oddziela się gotowy użytki od odpadu, a w bardziej rozbudowanych liniach dochodzi też wypychanie elementów i czyszczenie wykroju.

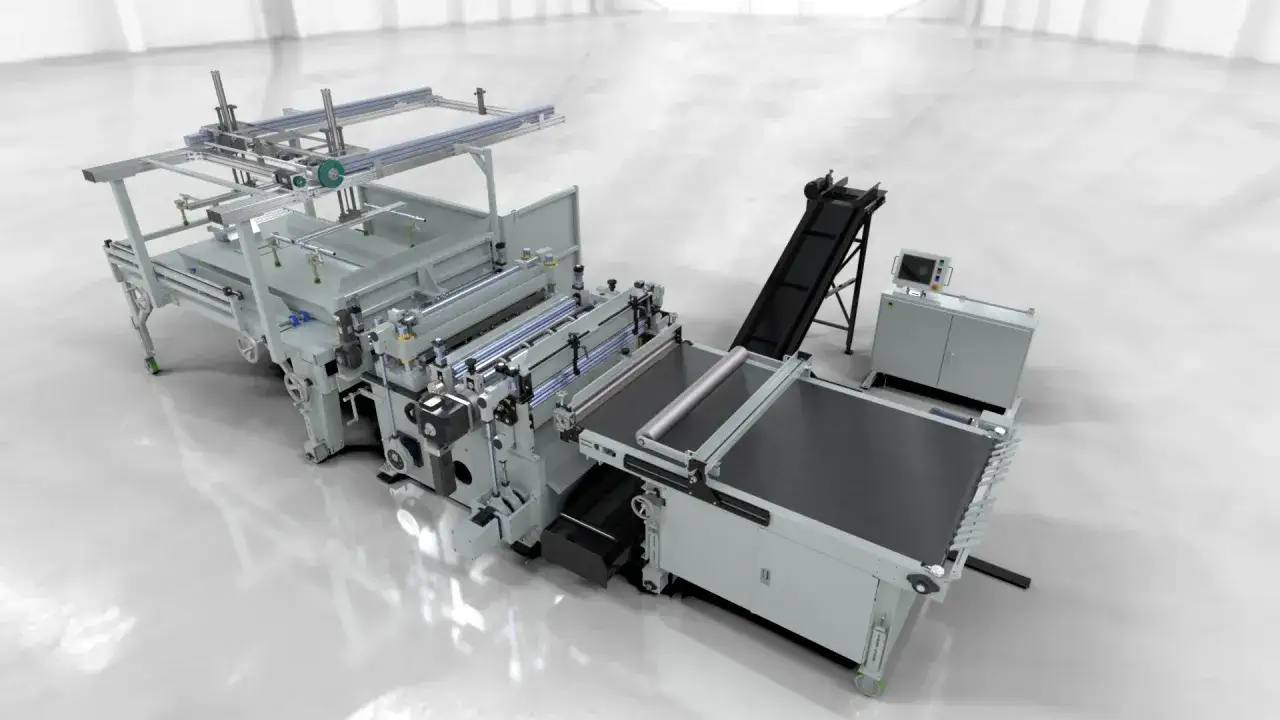

W praktyce używa się tu zarówno prostszych maszyn do mniejszych serii, jak i automatów do większej produkcji. Różnica nie polega tylko na prędkości, ale też na tym, jak dużo przygotowania opłaca się włożyć w samą serię. Im bardziej powtarzalny i liczny nakład, tym bardziej klasyczne wykrawanie zaczyna wygrywać z ręcznymi lub półautomatycznymi metodami. To prowadzi do kolejnej ważnej rzeczy, czyli do pojęć, które często wrzuca się do jednego worka.
Wykrojnik, bigowanie i perforacja nie znaczą tego samego
W poligrafii i opakowaniach te terminy pojawiają się obok siebie tak często, że łatwo je pomylić. A to błąd, bo każdy z nich robi coś innego.
| Pojęcie | Co robi | Po co się je stosuje |
|---|---|---|
| Wykrojnik | Narzędzie z nożami osadzonymi w formie, które nadaje materiałowi kształt | Do wycinania obrysu, otworów i detali o niestandardowej geometrii |
| Bigowanie | Tworzy kontrolowane wgniecenie lub linię zgięcia | Żeby karton lub papier składał się równo i nie pękał na załamaniach |
| Perforacja | Wykonuje linię mikronacięć | Żeby fragment dało się łatwo oderwać, na przykład kupon, odrywkę albo element biletu |
| Kiss-cut | Nacina tylko wierzchnią warstwę, zostawiając podkład nienaruszony | Do etykiet i naklejek, które mają się wygodnie odklejać z arkusza lub rolki |
Najczęściej właśnie bigowanie decyduje o tym, czy pudełko po złożeniu będzie wyglądało profesjonalnie, a perforacja o tym, czy użytkownik oderwie element bez szarpania. W projektach etykiet samoprzylepnych z kolei kiss-cut jest często ważniejszy niż samo cięcie na wylot, bo pozwala zachować podkład i ułatwia dalsze użycie. Kiedy te różnice są jasne, łatwiej przygotować plik, który drukarnia zrozumie od razu.
Jak przygotować projekt graficzny, żeby uniknąć poprawek
Na etapie projektu najwięcej problemów bierze się z tego, że wykrojnik traktuje się jak drobny dodatek, a nie integralną część projektu. Ja patrzę na to odwrotnie: linia cięcia jest równie ważna jak grafika, bo to ona decyduje o funkcjonalności gotowego produktu.
- Rysuj linię wykroju jako osobny element wektorowy, a nie jako bitmapę.
- Nadaj warstwie czytelną nazwę, na przykład wykrojnik, sztanca albo linia cięcia.
- Oddziel kolorystycznie cięcie, bigowanie i perforację, żeby drukarnia nie musiała domyślać się znaczenia poszczególnych linii.
- Zostaw kilka milimetrów marginesu bezpieczeństwa między ważnym tekstem, logo lub detalem a krawędzią wykroju.
- Nie projektuj zbyt drobnych mostków, wypustek i ostrych narożników, bo na gotowym materiale mogą się rozrywać albo źle układać.
- Przy kartonie sprawdź kierunek włókien, bo źle ustawiony użytki potrafią pękać na zgięciach.
- Przy bardziej złożonych formach wyślij plik do konsultacji, zanim zamkniesz produkcję, bo korekta po fakcie kosztuje więcej niż jedno dodatkowe sprawdzenie.
W praktyce dobry plik pod sztancowanie nie jest „ozdobniejszy”, tylko lepiej przygotowany technicznie. To ważne zwłaszcza przy projektach użytkowych, gdzie okienko, nacięcie albo zaokrąglenie mają działać, a nie tylko wyglądać. Gdy projekt jest już poprawnie opisany, można rozsądnie wybrać samą technologię wykonania.
Kiedy sztancowanie ma sens, a kiedy lepsze będzie inne cięcie
Sztancowanie najlepiej broni się tam, gdzie liczy się powtarzalność, precyzja i nietypowy kształt. Przy średnich i większych nakładach zwykle wychodzi praktyczniej niż ręczne docinanie czy eksperymentowanie z uniwersalnymi narzędziami. Przy małych seriach lub prototypach sytuacja bywa odwrotna, bo przygotowanie wykrojnika może być zbyt dużym ciężarem względem liczby sztuk.
| Metoda | Najlepsze zastosowanie | Największa zaleta | Ograniczenie |
|---|---|---|---|
| Sztancowanie | Opakowania, etykiety, kartki, zawieszki, elementy reklamowe | Powtarzalność i pełna swoboda kształtu | Wymaga przygotowania wykrojnika lub odpowiedniej maszyny |
| Ploter tnący | Krótkie serie, prototypy, testy wzorów | Mały próg wejścia i szybkie uruchomienie | Przy dużych nakładach jest mniej wydajny |
| Cięcie laserowe | Precyzyjne prototypy, ozdobne detale, wybrane materiały | Duża swoboda kształtów i detali | Nie każdy materiał reaguje dobrze na temperaturę |
| Gilotyna | Proste formaty, prostokątne arkusze, przycinanie po druku | Szybkość i prostota | Nie zrobi skomplikowanych form i otworów |
Jeśli projekt ma być prostokątny, gilotyna zwykle wystarcza. Jeśli ma przypominać produkt rękodzielniczy, ale nadal ma zachować profesjonalną powtarzalność, sztancowanie jest rozsądniejsze. Z kolei przy jednorazowych prototypach ploter lub laser potrafią uratować budżet, bo nie wymagają pełnego oprzyrządowania. Sama technologia to jednak nie wszystko, bo na gotowym produkcie najczęściej widać błędy projektowe.
Najczęstsze błędy, które psują efekt
Najbardziej kosztowne błędy przy sztancowaniu nie wynikają z samego cięcia, tylko z niedoszacowania projektu. To właśnie one sprawiają, że po wydrukowaniu wszystko wygląda dobrze, a po wykrojeniu zaczynają się problemy.
- Elementy są zbyt blisko krawędzi, więc przy cięciu tracą czytelność albo wyglądają na „ucięte”.
- Detale są za drobne, przez co kształt traci stabilność i trudno go wyczyścić z odpadu.
- Nie uwzględniono zgięcia, więc karton łamie się tam, gdzie nie powinien.
- Projekt nie bierze pod uwagę grubości materiału, a to zmienia sposób, w jaki układają się narożniki i otwory.
- Ignoruje się kierunek włókien, przez co pudełko może pękać przy składaniu, zwłaszcza na sztywniejszych kartonach.
- Brakuje konsultacji z wykonawcą, więc wykrojnik powstaje na podstawie ładnego, ale nieprodukcyjnego pliku.
W praktyce te błędy najczęściej pojawiają się przy projektach „na szybko”, zwłaszcza gdy forma jest nowa, a ktoś chce od razu przejść do finalnego druku. Ja zawsze wolę potraktować pierwszy egzemplarz jako test, szczególnie jeśli mówimy o opakowaniu prezentowym, etykiecie premium albo ozdobnej kartce z wycięciem. To prowadzi do ostatniego, bardzo praktycznego kroku.
Na co zwrócić uwagę przed zleceniem wykroju
Zanim projekt trafi do produkcji, sprawdziłbym kilka rzeczy bez pośpiechu. To proste czynności, ale właśnie one najczęściej oszczędzają poprawki, nerwy i dodatkowy koszt materiału.
- Czy linia wykroju jest na osobnej warstwie i jest czytelnie nazwana?
- Czy wszystkie istotne elementy są odsunięte od krawędzi o bezpieczny margines?
- Czy projekt przewiduje składanie, otwieranie, odrywanie albo zawieszanie, a nie tylko sam wygląd?
- Czy materiał pasuje do zaplanowanej formy, zwłaszcza jeśli ma być grubszy, sztywniejszy lub ozdobny?
- Czy drukarnia dostała informację o nakładzie, bo od tego zależy opłacalność technologii?
- Czy przy skomplikowanym kształcie warto zrobić próbę lub konsultację przed pełną produkcją?
Najlepszy efekt daje nie najbardziej skomplikowany kształt, tylko ten, który ma sens produkcyjny i dobrze służy użytkownikowi. Jeśli projektujesz etykietę, pudełko prezentowe albo kartę z niestandardowym wykończeniem, sztancowanie pozwala połączyć funkcję z estetyką. Właśnie dlatego ta technika tak dobrze odnajduje się w grafice i projektowaniu, gdzie liczy się zarówno forma, jak i wygoda użycia.
